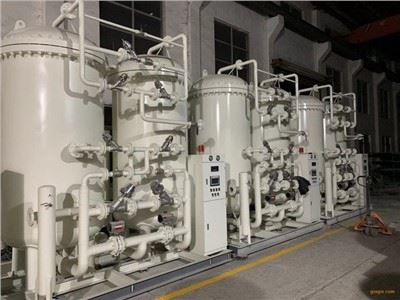

UNITAT CRIOGÈNICA DE SEPARACIÓ D'AIRE LÍQUID ASU PER OXIGEN I NITROGEN

1. Compressor d'aire: l'aire es comprimeix a una baixa pressió de 5-7 bar (0,5-0,7mpa)

2. Sistema de pre refrigeració: refrigeració de la temperatura de l'aire a uns 12 deg C.

3. Purificació de l'aire per purificador: assecadores de tamís moleculars bessones

4. Refredament criogènic de l'aire per expansor: turbo expansor refreda la temperatura de l'aire per sota de -165 a-170 deg C.

5. Separació de l'aire líquid en oxigen i nitrogen per columna de separació de l'aire

6. L'oxigen/nitrogen líquid s'emmagatzema en un dipòsit d'emmagatzematge de líquids

Principis i processos bàsics

El principi bàsic de la separació de l'aire és utilitzar els diferents punts d'ebullició dels components liquats a l'aire per separar-los. A aquest efecte, la planta de separació d'aire consta dels següents processos:

(1). Filtre i comprimeix

(2). Purificació

(3). Refredar l'aire a temperatura de liqüefacció

(4). Refrigeració

(5). Liqüefacció

(6). Rectificació

(7). Eliminació de substàncies nocives

Condicions necessàries abans d'iniciar la separació de l'aire

1. S'ha finalitzat i acceptat la construcció de tots els equips de fontaneria, mecànics i elèctrics.

2. S'ha finalitzat i acceptat la construcció de tots els equips de fontaneria, mecànics i elèctrics.

3. Totes les vàlvules de seguretat s'estableixen i es posen en ús.

4. Totes les vàlvules manuals i les vàlvules pneumàtiques són d'acció flexible i totes les vàlvules de regulació es depuren i es calibra.

5. Totes les màquines i instruments estan en bon estat i llestos per al servei

6. El sistema de control del programa del purificador de tamís molecular s'ha depurat i es pot posar en ús.

7. L'energia està a punt.

8. El subministrament d'aigua està a punt.

9. El subministrament d'aire de l'instrument està a punt.
